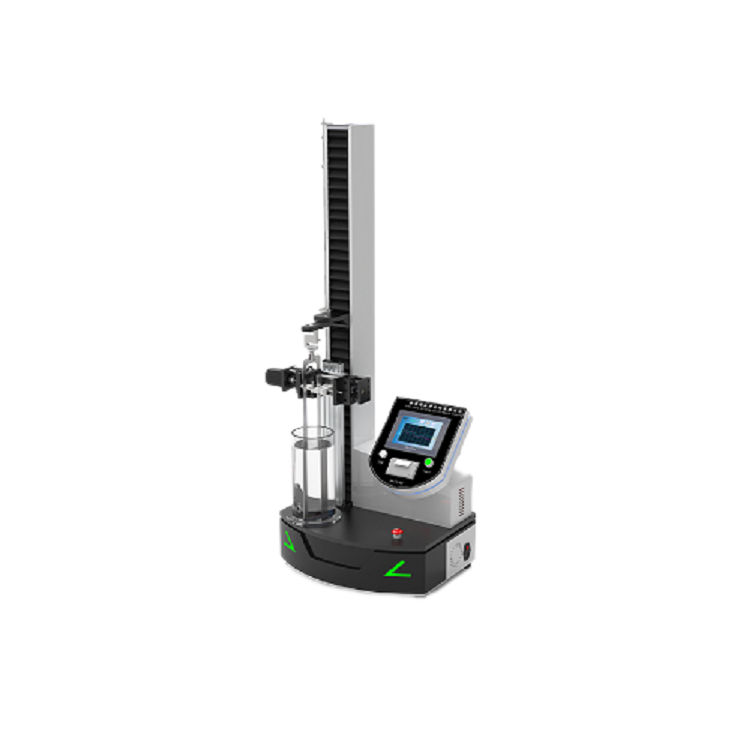

普通款非血管内导管导丝滑动性能测试仪（亲水涂层摩擦力测试仪）
导尿管滑动性能测试仪、胃管滑动性能测试仪
一、产品结构与工作原理及特点
非血管内导管导丝滑动性能测试仪是一种用于精确评估医疗器械（如导尿管、气管插管、球囊导管、导丝等）在非血管环境中滑动性能的专业设备。其核心功能、结构及应用如下：
1、结构与工作原理
A核心组件
①支撑装置：可调节高度与角度，固定导管并模拟人体内环境稳定性。
②测试台：提供导管放置平台，支持角度调节以模拟不同体内路径（如气管插管）。
③移动装置：精确控制导管的滑动速度（0.05–600 mm/min）和距离，模拟临床操作。
④测量装置：通过高精度传感器实时监测摩擦力，计算摩擦系数（关键性能指标）。
⑤夹持装置：采用邵尔硬度55–60的硅橡胶片及聚氨酯手术膜，施加法向夹持力（标准2N–5N）。
B工作流程
导管经水浴浸泡（模拟体内湿润环境）后，由夹持装置固定；移动装置牵引导管滑动，传感器同步采集摩擦力数据，系统自动生成力-位移曲线及摩擦系数报告。
产品特点
优点 | 集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，一台设备满足多项测试，测试稳定，数据安全可靠 |
核心竞争力 | 操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 实时显示当前数据等 自动判断试样合格/不合格，并显示、报警 内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） 配备USB接口，可导出测试数据；可选配RS232接口连接电脑打印机 |
结构特点 | 通电就可以使用，简单快捷 |
二、满足标准
标准号 | 名称 |
YY/T 1536-2017 | 非血管内导管表面滑动性能评价用标准试验模型 |
YY/T 1898-2024 | 血管内导管导丝 亲水性涂层牢固度试验方法 |
T/CSBME 021-2020 | 导尿管亲水涂层润滑性能评价方法 |
三、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色7寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
打印机 | 内置微型打印机，数据实时曲线分析 |
试验力 | 0–20N（标配），可选5N/30N/50N，精度±0.05%FS |
滑动速度 | 0.05–600 mm/min（连续可调） |
温度控制 | 37±2℃恒温水浴（模拟人体温度），水浴控制系统外置设备里面 |
数据输出 | 最大值/最小值/平均值、标准方差 |
夹持力 | 0–20N（标配），可选5N/30N/50N，精度±0.05%FS |
加持距离 | 0-200MM可任意设置 |
导管夹片规格 | 导管夹片由邵尔(A )硬度为 5 5或者60的硅橡胶片和聚氨酯手术膜制成,厚度为（2.0士0.1)mm,宽度为 (10 士 0.3)mm和15*25*5MM为标配（可选择其他规格） |
拉伸空间 | 约750mm |
水槽 | 亚克力制造，外置方式，有排水口，外置设备里面 |
外形尺寸重量 | 约830*480*1620（mm） 约49kg |
功率 | 约80W |
电源电压 | AC220V 50Hz |
自制软件，实时监测，可USB导出结果，可连接电脑 | |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
YY/T 1536-2017 | 试验力0–20N（标配），精度±0.05%FS | 标准要求力值10N，设备0–20N，建议计量10N |
测试项 | ||
导管导丝滑动性 | 评估医疗器械（如导尿管、气管插管、球囊导管、导丝等）在非血管环境中滑动性能的专业设备 | |
五、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |
主机 | 1台 | 设备整机发货，无需安装 |
|
气管4米 | 2根 | 模拟长距离滑动 | / |
100克带钩砝码 | 1个 | 模拟临床使用中组织对导管的夹持力 | / |
501A室温-100度恒温槽 | 1个 | 测试时精确模拟人体环境温度以保证测出的导管滑动性能数据真实、有效 | / |
芯棒 | 1套 | 直径3.6/2.9/1.9/3.2/2.7/1.3各1根 | / |
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频(电子版) | 1份 | 手把手指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
六、核心应用价值
产品研 | 优化导管涂层材料与结构设计，降低摩擦系数（如摩擦系数<0.15的导丝可提升手术成功率）。 |
质量控制 | 确保批量产品滑动性能一致，避免临床操作阻力过大导致患者不适或插管失败。 |
竞品分析 | 横向对比不同品牌导管的滑动性能，为采购提供依据。 |
七、设备使用特点
支持双向试验模式（进程/返程摩擦测试）及往复摩擦试验。 |
彩色触控屏，数据实时曲线分析。 |
自动过载保护与紧急制动，保障操作安全。 |
八、质保售后
安装调试 | 公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
保修 | 设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障 |
终身服务 | 卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
