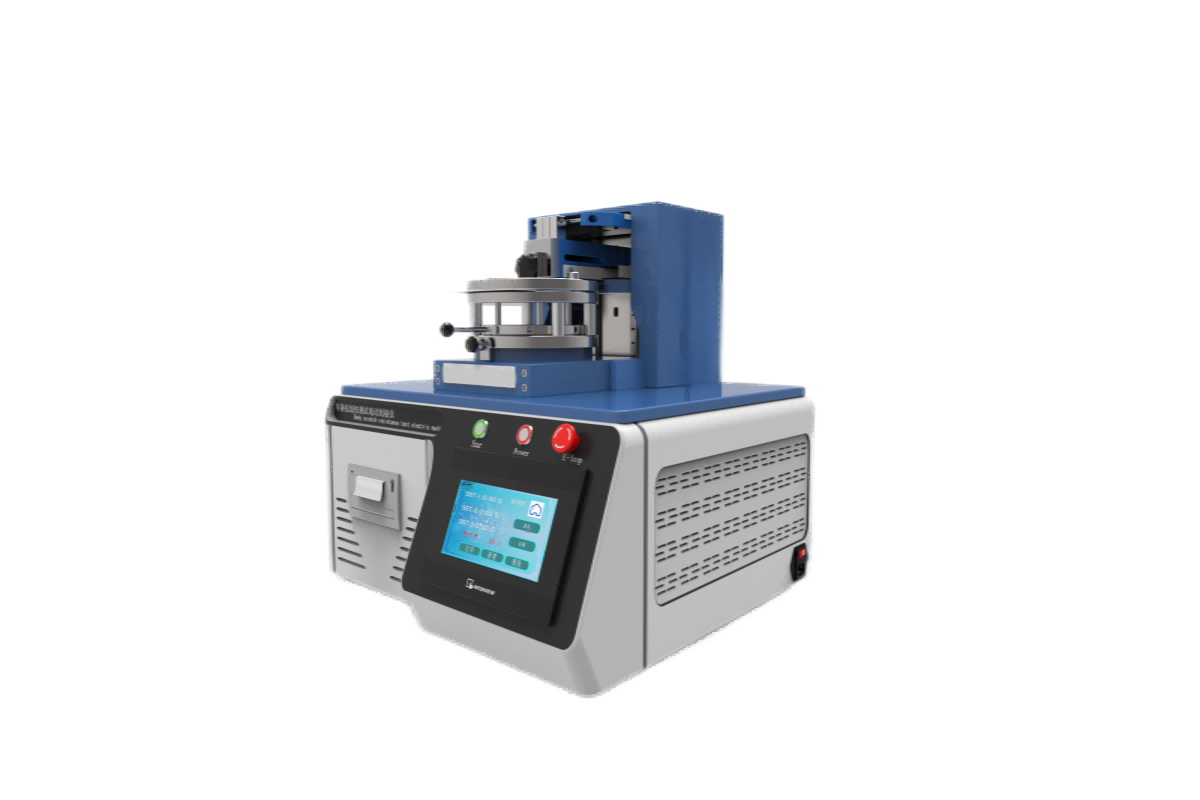

电动划格试验仪、百格刮擦测试仪、十字刮擦测试仪
一、产品介绍以及特点
是一种用来在油漆层和塑料表面进行多种不同抗划伤和抗刻伤试验的通用仪器。对不同厚度的试验片，可用单刻刀、多列刻刀进行平行刻划及十字刻划。 特别针对所有用户标准按十字刻划方法进行附着力试验，并按GME 60 280进行抗划伤试验。大范围的试验参数和多种选择的试验工具使这些试验很容易进行。
按一般标准进行划试验，不用额外程序。可选择下列十字刻划法（划刀数量×刀距mm）。2×5，6×1，6×2，6×3，8×1，8×2，11×1，11×2。
车身抗划伤测试电动划格仪产品特点：
划格试验仪是一款台式试验仪器，结构牢固，在恶劣条件下也得到稳定的刻划。试验过程由PLC控制，所有参数（2个刻划速度、2个刻划长度、十字刻划模式）可用按键设定。每个运动程序（试验片传送、刻划位置和要求压力调节）均由独立的步进马达驱动设定刻划距离，刻划穿过绝缘层到金属基层时会有显示。
产品特点
优点 | 集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠 |
核心竞争力 | 操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 实时显示数据等。 内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） |
结构特点 | 通电通气就可以使用，简单快捷 |
二、满足标准
标准号 | 名称 |
GM 14688(A法)，GM 14688(B法)，Pv 3952大众标准，Q/SQR S1-16-2016 奇瑞标准，Q/SQR T1-64 奇瑞标准，Q/LiA5400014-2023(V3)，GB/T 9286-97/ISO 2409ISO2409，GB/T 9279-2007/ISO 1518:1992，QCC SY051-2012，GB/T 9286-2021，GME 60 280 | |
三、设备关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色7寸触摸屏，支持中英文菜单切换 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
试样尺寸要求 | 60*170MM最大，最小78*78MM |
旋转功能 | 全自动旋转90度功能，操作方便，灵活便用； |
夹持样品 | 全自动夹持样品功能 |
样本厚度 | 0.5—20mm |
标准载荷范围 | 5N,10N,15N（可选择其他砝码定制） |
刮擦头(美国进口CSI) | 标配Ø1mm,可选择其他Ø0.5mm、Ø0.75mm、Ø1mm(Erichsen318)、Ø3mm、Ø5mm、Ø7mm（可以任意选配1种规格） |
可配其他品牌刮擦头 | 费用另算 |
刻划路径 | 0-45mm |
刻划速度 | 0-1000mm/min可任意设置 |
安全配置 | 急停按钮，过载保护 |
电源 | 115/230 VAC，50/60Hz（订货时请说明电压） |
功率 | 650W |
高配版外形尺寸 | 600MM*661MM*591MM |
空气压缩机 | 空气压缩机（0.4Mpa以上）（客户自备） |
测试示意图 |
|
净重 | 约60kg |
自制软件，实时监测 | |
标准号 | 建议计量内容 | 建议计量点 |
GB/T 9286-2021 | 标准载荷范围 砝码 | 5/10/15N |
刮擦头 | 标配Ø1mm,可选择其他Ø0.5mm、Ø0.75mm、Ø1mm(Erichsen318)、Ø3mm、Ø5mm、Ø7mm（可以任意选配1种规格） | 标配Ø1mm |
七、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |
主机
| 1台 | 设备整机发货，无需安装 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频（电子版） | 1份 | 手把手指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
刮擦头 | 1个 | 按照实际购买配 | |
宣传册 | 若干 | ||
扳手 | 1套 | 内六角扳手 |
八、完成测试辅助用品（可选配）
标准号 | 仪器或材料名称 | 参考图 |
空气压缩机（0.4Mpa以上）（客户自备） |
|
九、满足标准其他测试项的仪器（完整资料可咨询销售）
标准号以及测试项 | 仪器名称 | 图片 |
GM 14688(A法)，GM 14688(B法)，Pv 3952大众标准，Q/SQR S1-16-2016 奇瑞标准，Q/SQR T1-64 奇瑞标准，Q/LiA5400014-2023(V3)，GB/T 9286-97/ISO 2409ISO2409，GB/T 9279-2007/ISO 1518:1992，QCC SY051-2012，GB/T 9286-2021，GME 60 280 | 百格刮擦测试仪 |
|
PV3974，GMW14688，GMW14698-A，FordBN108-13，GeneralMotorsGMN3943、Danmler-ChryslerLP-463DD-18-01，GB2918，GB6151，GB8424.3，BMWGS97034，STD1024-3113、GM 14688(A法)、GM 14688(B法)、Pv 3952大众标准、Q/SQR S1-16-2016 奇瑞标准、Q/SQR T1-64 奇瑞标准、Q/LiA5400014-2023(V3)、GB/T 9286-97/ISO 2409ISO2409、GB/T 9279-2007/ISO 1518:1992、QCC SY051-2012 GB 9286-2021、GME 60 280 | 多功能刮擦测试仪
|
|
十、应用场景与行业需求
使用单位 | 产品性能 |
汽车行业 | 精准评估车身涂层、内饰材料的耐刮擦性能与涂层附着力，保障汽车外观美观度与部件使用寿命，满足行业质量管控需求 |
第三方检测机构 | 依托该设备满足标准化检测需求，提供权威、可溯源的涂层附着力与耐刮擦性能检测服务，支撑上下游质量互信。 |
科研与教学 | 满足材料科学领域的实验需求：为科研提供标准化可重复的性能测试数据，为教学搭建理论结合实践的操作平台 |
十一、使用注意事项
环境要求 | 建议测试在恒定环境中进行，试件需提前状态调节≥1小时 |
校准维护 | 定期更换划刀刀片，校验施压力度，保证划线尺寸标准、数据稳定 |
预处理 | 保持试样整洁干净，无缺陷 |
十二、质保售后
安装调试 | 公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
保修 | 设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障 |
终身服务 | 卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
