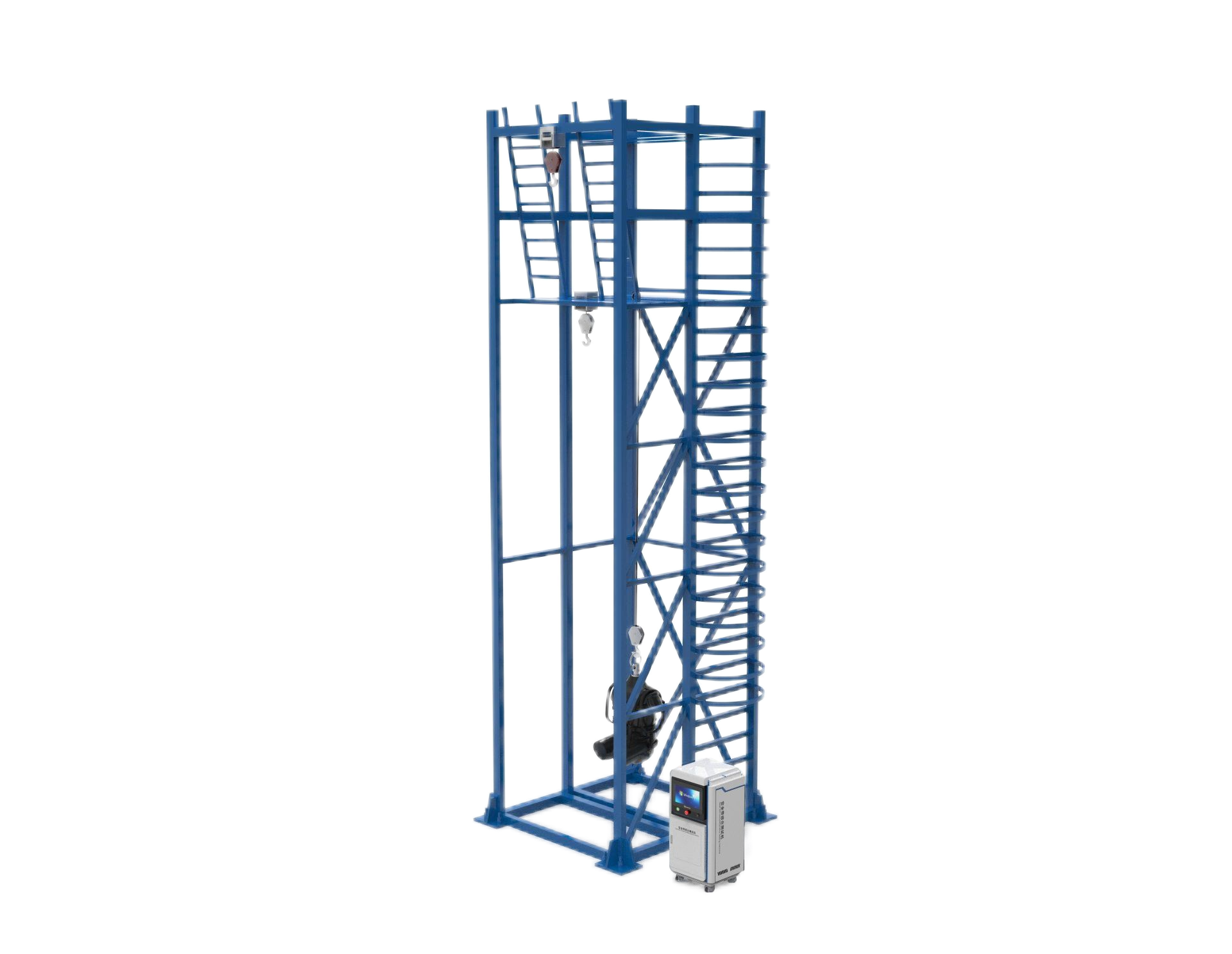

安全带系统性能检测设备-安全带综合测试机
一、产品介绍以及原理
安全带系统性能检测设备，又称安全带综合测试机，是专为评估各类安全带在极端工况下力学性能与系统可靠性而设计的高精度工业检测装置，采用PLC自动控制、显示并记录检测结果的多项自控功能。整体设计具有适应范围广、操作简便、性能稳定、可连续测试，易于维护和维修。广泛应用于特种劳动防护用品监督检验站、建筑科学研究院、建筑工程质量检测站、电力部门以及安全带生产企业。
设计及功能细节
一、主体结构 1、主体架采用方管，并作防锈处理，并经过专业力值分析，确保整体测试架的安全性及稳固性。 2、整套测试架系统采用工业化设计理念，可根据客户具体需求提供个性化定制方案，包括不限于整体焊接或螺栓固定、特殊尺寸及外形、垂直/螺旋/倾斜楼梯式爬梯、防护栏开门断电等。 3、配置调整安装工装，便于调整不同长度的安全绳长度。 4、静态测试安装平台配有对称工艺孔，方便适应现场的安装。 二、测试系统 1、整体控制系统采用PLC+触摸屏控制结构。相关操作均可以通过触摸屏操作完成。 2、采用高精位移测试系统，实时测试模拟人提升高度，并触摸屏可设定，设定高度到，自动停止提升，每次操作前需要复位。 4、静态测试采用程序自动闭环控制，可以自动进行力值和时间的设定。 5、触摸屏可以自行输入设定试验力值和保持时间（设定时间到自动声音报警提示）。 6、触摸屏实现显示试验力值、保持倒计时、试验曲线、试验状态等。 三、保护系统 1、测试架配有垂直防护笼爬梯，确保操作人员安全性。 2、主要部件例如传感器、静态减速机、冲击提升机等要有防雨等防护措施，延长设备使用寿命。 3、提升机带有限位功能，确保极限状态下限位保护停止运行。 4、冲击释放器采用螺旋弹簧电缆链接，抗紫外线老化、耐高低温、耐磨性能好。 5、配有测试悬挂点安全操作平台，确保操作人员安全性。 6、配置假人释放保护带，避免安全带不合格断裂，假人落地带来的危险及对假人的损坏。 |
二、满足标准
标准号 | 名称 |
GB/T 6095-2021 | 坠落防护 安全带 |
GB/T 6096-2020 | 坠落防护 安全带系统性能测试方法 |
三、设备关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色7寸触摸屏，支持中英文菜单切换 |
模拟人 | 重量100kg±1kg，表面包裹40mm橡塑材料。 |
测试链条 | 长度为2000mm±25mm，直径≥6㎜ |
动态力传感器 | 测量范围：0-20KN，频率不低于：1KHZ，精度：±2%FS，分辨率：1N |
激光测距仪 | 量程0-2000mm 精度：±0.1%FS |
静态力传感器 | 0～50KN，精度：±1%FS。 |
静态数据系统 | 采样频率1Khz，实时采集，采集下限300N，精确到0.01KN。 |
静态拉伸范围 | 0～5500mm，精度：±1%FS。 |
静态拉伸速度 | ≤100mm/min。 |
静态拉伸时间 | 0-999S，可触摸屏自行输入设定，设定时间到自动报警提示。 |
安全配置 | 急停按钮，过载保护 |
仪器电源 | AC 380V，50Hz。 |
计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
GB/T 6096-2020 | 动态力传感器：量程：0-20KN精度：±2% | 建议计量：10kN，15.3kN |
GB/T 6095-2021 | 静态力传感器：0～50KN，精度：±1%FS | 建议计量：10.3kN,12kN,15.3kN,22kN |
四、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |
主机
| 1台 | 设备整机发货，无需安装 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频（电子版） | 1份 | 手把手指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
宣传册 | 若干 | / | / |
扳手 | 1套 | 内六角扳手 | / |
五、满足标准其他测试项的仪器（完整资料可咨询销售）
标准号以及测试项 | 仪器名称 | 图片 |
GB/T 6096-2020 坠落防护安全带系统性能测试方法 GB24542-2023 坠落防护带刚性导轨的自锁器 GB24544-2023 坠落防护速差自控器 GB24537-2025 坠落防护带柔性导轨的自锁器 GB24538-2025 坠落防护缓冲器 | 坠落防护自锁器可靠性测试仪
|
|
六、应用场景与行业需求
使用单位 | 产品性能 |
建筑施工与高空作业 | 用于验证高空作业人员所用安全带的坠落悬挂与围杆作业性能，确保符合住建部“3331”安全管控要求。检测机构与施工单位需定期对安全带进行静态拉力、动态冲击测试，杜绝不合格品入场。 |
第三方检测机构 | 作为产品上市、工程验收、安全标志发放的法定前置条件 |
安全带生产企业 | 作为质量控制的“第一道防线”，企业需在出厂前对每批次产品进行抽样测试，确保产品一致性，降低召回风险，提升市场准入竞争力。 |
七、使用注意事项
环境要求 | 建议测试在恒定环境中进行，试件需提前状态调节≥1小时 |
校准维护 | 定期校验传感器，避免数据漂移 |
预处理 | 保持试样整洁干净，无缺陷 |
八、质保售后
安装调试 | 公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
保修 | 设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障 |
终身服务 | 卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
