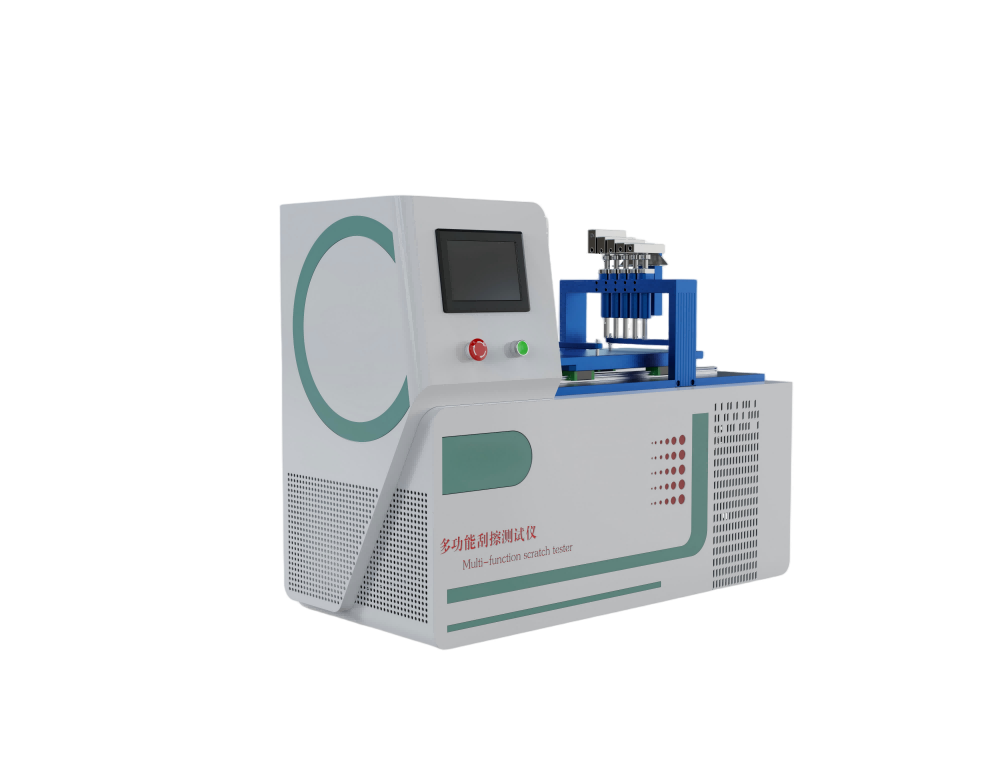

多功能刮擦测试仪、多功能耐刮擦测试仪

主要用途：

多功能耐刮擦仪整合百格法刮擦、五指刮擦法汽车行业常见测试方法，用于测试各种汽车用内外饰材料（塑料、橡胶、皮革、织物、涂层材料、非涂层材料及其他复合材料、油漆、油墨、软金属等）的耐刮擦性能。

适用标准：

PV3974，GMW14688，GMW14698-A，FordBN108-13，GeneralMotorsGMN3943、Danmler-ChryslerLP-463DD-18-01，GB2918，GB6151，GB8424.3，BMWGS97034，STD1024-3113

GM 14688(A法)、GM 14688(B法)、Pv 3952大众标准、Q/SQR S1-16-2016奇瑞标准、Q/SQR T1-64奇瑞标准、Q/LiA5400014-2023(V3)、GB/T 9286-97/ISO 2409ISO2409、GB/T 9279-2007/ISO 1518:1992、QCC SY051-2012、GB 9286-2021、GME 60 280

核心参数及特点

操作界面：彩色7寸触摸屏，中英文切换；

控制系统：PLC;

运动模式：电机+滚珠丝杆+驱动器；

距离调节：全自动任意设置；

五指套件含砝码：全自动控制升降系统

百格刮擦描述

测试原理：

主要以通用GMW14688及大众PV3952为代表，利用一定直径(一般是0.5mm或1mm)的碳化钨刮针在制品表面以5N,10N,15N力刮划相互垂直的2组平行划痕，然后测量刮划前后划痕区域的色差或黑度的变化，评估材料的耐刮性能。

主要参数：

仪器电源：115/230VAC，50/60Hz；

设备功率：400W；

试验片规格：80×50mm；

样本厚度：0.5——20mm；

标准载荷范围：标配三种规格砝码5N,10N,15N共用五指刮擦砝码，可选择其他规格砝码；

测试夹具：全自动旋转90度；

刻划路径：0-45mm可任意设置

刻划速度：0-1000mm/min可任意设置

五指刮擦描述

测试原理：

将样品固定在试验台上，刮擦杆一顶端固定碳化钨制材质高度抛光刮擦头，直径为1mm或7mm其他不同规格刮擦头，刮擦杆另一端固定砝码，根据样品尺寸及测试需求确定刮擦杆的安装位置、数量和负载，刮擦距离一般设定为100mm——200mm，刮擦速度为100mm/s，测试完成后，在明亮的北方天空日光或D65标准光源下目测划痕，评估材料的耐刮性能。

主要参数：

行程范围：0-200mm可在触摸屏上任意设置；

速度范围：0-200mm/s可在触摸屏上任意设置；

速度缓冲：10±1mm；

碳化钨刮擦指尖：Ø1.0mm，Ø0.5mm，Ø3mm，Ø7mm等球状可任意选择五种规格；

标配砝码：九种规格砝码（2N，3N，4.5N，5N，6N，7N，10N，15N，20N）；

选配：塑料刮指：聚甲基丙烯酸甲酯(PMMA)；

i.直径：16mm；厚度：1mm；

ii.刮指边缘的半径为0.5mm；

iii.硬度为shoreD85。

8.设备电源：AC220V±10%，50Hz。

配置清单

说明书

主机1台

测试软件1套

砝码：根据合同要求不同规格配置6种规格；

碳化钨刮擦指尖：数量6件根据合同要求不同规格配置

铭牌1件

电源线1根

气管：8mm*2米

合格证1份
